Jak podłączyć switch do routera?
Podłączenie switcha do routera to istotny krok w rozwijaniu sieci lokalnej. Aby móc to zrealizować, potrzebny będzie kabel Ethernet. Cała procedura zaczyna się od uruchomienia zarówno routera, jak i switcha. Kolejnym krokiem jest podłączenie kabla Ethernet do portu LAN w routerze oraz do jednego z portów na switchu.
Taki sposób podłączenia pozwala na zwiększenie liczby dostępnych gniazd do podłączenia różnych urządzeń w sieci domowej czy biurowej, co ma kluczowe znaczenie w większych instalacjach. Kiedy już dokonasz podłączenia, warto zwrócić uwagę na diod LED zarówno na routerze, jak i switchu – ich zapalenie oznacza aktywne połączenie. To sygnał, że urządzenia prawidłowo ze sobą współpracują.
Działanie sieci lokalnej w dużej mierze opiera się na tym, czy te wskaźniki działają poprawnie. Jeśli napotkasz jakiekolwiek trudności z połączeniem, warto przyjrzeć się zarówno kablowi Ethernet, jak i portom, aby upewnić się, że nie występują żadne uszkodzenia. Proces podłączania switcha do routera jest standardowy i umożliwia efektywne zarządzanie siecią.
Co to jest switch?
Switch, znany również jako przełącznik sieciowy, pełni kluczową rolę w strukturze sieci komputerowych, zwłaszcza tych lokalnych (LAN). Jego podstawowym zadaniem jest łączenie różnorodnych urządzeń, takich jak:
- komputery,
- serwery,
- drukarki.
To umożliwia płynne i efektywne porozumiewanie się między nimi. W odróżnieniu od prostszych urządzeń, takich jak koncentratory, switch nie tylko tworzy połączenia, ale także analizuje przesyłane pakiety danych. Dzięki temu potrafi kierować je do odpowiednich odbiorców, opierając się na adresach MAC, co znacznie podnosi zarówno wydajność, jak i bezpieczeństwo całej sieci.
Na rynku dostępne są różne typy switchów. Przykładowo:
- switch zarządzalny oferuje szerokie możliwości konfiguracji, co umożliwia monitorowanie i kontrolowanie przepływu danych w sieci, co jest niezwykle przydatne w dużych instalacjach,
- switch inteligentny łączy cechy switcha zarządzalnego i prostszego, co ułatwia jego obsługę.
Kluczowym elementem efektywnego działania switcha jest jego zdolność do sprawnego przesyłania ramek danych oraz zarządzania adresami MAC. Uczy się on, które adresy są przypisane do poszczególnych portów, co pozwala mu błyskawicznie wysyłać dane do właściwych urządzeń. Taki mechanizm ogranicza opóźnienia i przyspiesza komunikację w sieci lokalnej, gwarantując tym samym szybką i niezawodną wymianę informacji.
Jakie są rodzaje switchy?
Rodzaje switchy można sklasyfikować na różne kategorie w zależności od ich funkcji oraz przeznaczenia. Najpopularniejsze z nich to:
- switch niezarządzalny – zwany także plug-and-play, doskonale sprawdza się w prostych sieciach domowych, ponieważ nie wymaga żadnej konfiguracji, co czyni go bardzo dostępnym i łatwym w użyciu,
- switch zarządzalny – to rozwiązanie bardziej zaawansowane, które oferuje szereg funkcji, takich jak VLAN, QoS oraz filtrowanie adresów MAC. To sprawia, że jest idealnym wyborem w bardziej złożonych środowiskach, takich jak sieci firmowe, gdzie potrzeby są większe i bardziej zróżnicowane,
- switch inteligentny – łączy cechy obu wcześniejszych typów, oferując część funkcji zarządzania, a jednocześnie zachowując prostotę obsługi.
Wśród innych typów warto wyróżnić:
- switchy światłowodowe – korzystają z technologii światłowodowej do przesyłania danych, dzięki czemu zapewniają one wyższą przepustowość i zasięg niż standardowe switchy,
- switch PoE (Power over Ethernet) – ma zdolność zasilania urządzeń, takich jak kamery IP czy telefony VoIP, przy użyciu jednego kabla Ethernet. To znacznie upraszcza proces instalacji sprzętu zarówno w domowych, jak i biurowych sieciach.
Jak działa switch w sieci komputerowej?
Switch w strukturze sieci komputerowej pełni niezwykle istotną rolę. To zaawansowane urządzenie, które analizuje przesyłane dane i skutecznie zarządza ich ruchem. Jego kluczową funkcją jest rozpoznawanie adresów MAC, co umożliwia kierowanie informacji bezpośrednio do odpowiednich urządzeń podłączonych do portów Ethernet.
Po odebraniu ramki danych, switch identyfikuje, do kogo jest ona adresowana. Dzięki temu przesyła dane konkretnego portu, eliminując niepotrzebne obciążenie w całej sieci. Taki model działania znacząco poprawia wydajność sieci LAN oraz redukuje zbędny ruch.
Dodatkowo, switch tworzy i na bieżąco aktualizuje tablicę adresów MAC, ucząc się, które urządzenia są podłączone do jakich portów. Monitorując ruch sieciowy, zapisuje przypisania, co czyni go bardziej efektywnym.
Oprócz tego, switche oferują różne funkcje zarządzające, takie jak:
- QoS (Quality of Service), co jest kluczowe dla aplikacji, które wymagają dużej przepustowości,
- transmisje wideo czy audio,
- segmentację sieci wirtualnych (VLAN),
- zwiększenie poziomu bezpieczeństwa,
- usprawnienie zarządzania ruchem.
Tego rodzaju logiczna segmentacja ułatwia kontrolę dostępu oraz optymalizację zasobów. W ramach modelu OSI/ISO, switche operują na drugiej warstwie, co pozwala im efektywnie funkcjonować w lokalnych sieciach komputerowych.
Dzięki nowoczesnym rozwiązaniom, oferują one lepszą kontrolę nad ruchem i usprawniają działanie całej infrastruktury sieciowej.

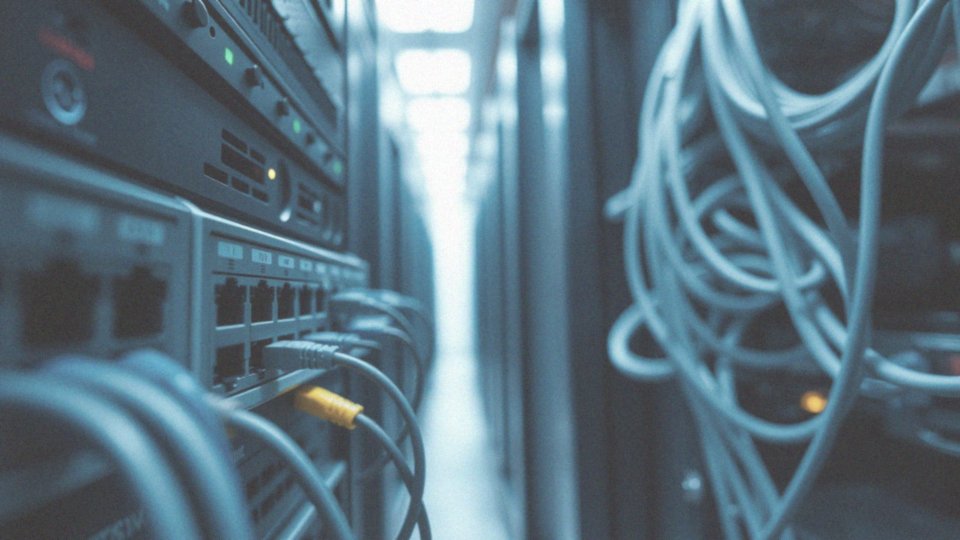

Jak switch przekazuje ramki danych w sieci?
Switch to urządzenie, które efektywnie przesyła ramki danych w sieci, analizując adresy MAC zarówno nadawcy, jak i odbiorcy. Dzięki temu unika angażowania wszystkich podłączonych urządzeń podczas przesyłania informacji.
Gdy switch otrzymuje ramkę, sprawdza swoją tablicę adresów MAC, aby ustalić, czy ma już zarejestrowany adres MAC odbiorcy. W przypadku pozytywnego wyniku, ramka kierowana jest bezpośrednio do odpowiedniego portu Ethernet. Natomiast, gdy adres jest nieznany, stosuje procedurę znaną jako flooding, wysyłając ramkę na wszystkie porty z wyjątkiem tego, z którego ją otrzymał.
Taki sposób działania znacząco podnosi efektywność sieci komputerowej, minimalizując ryzyko kolizji, zwiększając przepustowość oraz poprawiając ogólną wydajność ruchu.
Switch stale aktualizuje swoją tablicę adresów MAC, ucząc się, które urządzenia są przypisane do poszczególnych portów. Dzięki temu przy kolejnych transmisjach danych może szybko i sprawnie przesyłać informacje. Działa on jak inteligentny mediator w sieci, co zmniejsza konieczność szerokiego rozsyłania danych.
Te procesy są kluczowe, aby utrzymać wysoką wydajność oraz dobrze zorganizowaną infrastrukturę sieci lokalnej.
Jak switch zarządza adresami MAC?
Switch pełni istotną rolę w zarządzaniu adresami MAC, tworząc oraz aktualizując tablicę, która łączy te adresy z portami danego urządzenia. Kiedy odbiera ramkę danych, najpierw identyfikuje adres MAC nadawcy, a następnie przypisuje go do odpowiedniego portu Ethernet. Dzięki takiemu działaniu switch potrafi kierować ramki do właściwych odbiorców, co znacząco zwiększa wydajność sieci lokalnej.
Gdy jednak adres MAC celu pozostaje nieznany, switch stosuje metodę rozsyłania (flooding), wysyłając ramkę do wszystkich portów, z wyjątkiem tego, z którego ramka dotarła. Po tym, jak docelowe urządzenie odpowiada, jego adres MAC jest zapisywany w tablicy, co przyspiesza przyszłe połączenia.
Switche zarządzalne oferują dodatkowe funkcjonalności, takie jak:
- filtrowanie adresów MAC,
- kontrolowanie dostępu do sieci tylko dla autoryzowanych urządzeń,
- zastosowanie list kontroli dostępu (ACL),
- definiowanie precyzyjnych zasad ruchu sieciowego w oparciu o adresy MAC.
Dzięki tym rozwiązaniom, switch nie tylko kieruje ruchem, ale także aktywnie zarządza dostępem do zasobów w sieci. Jest to szczególnie ważne w złożonych środowiskach, takich jak sieci biurowe czy WLAN, gdzie bezpieczeństwo i efektywność mają kluczowe znaczenie.

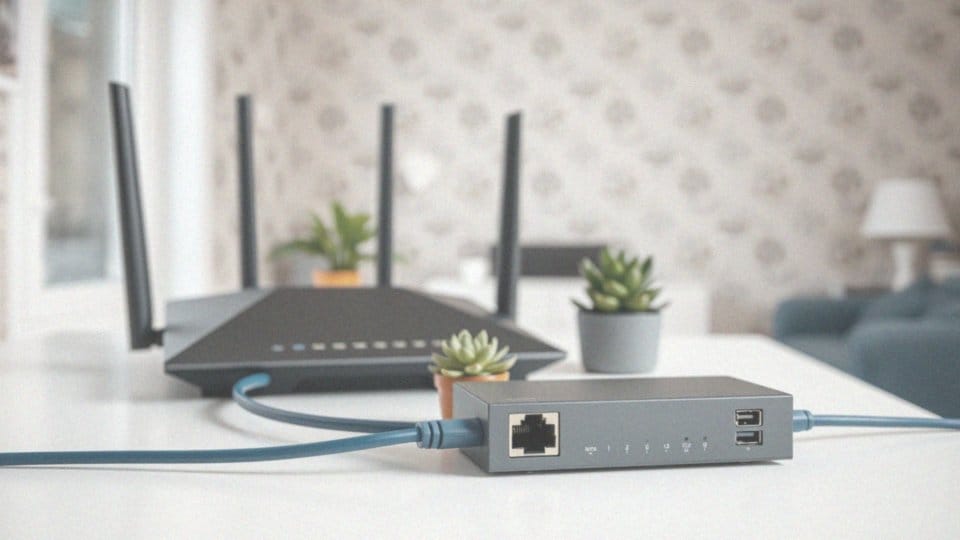

Co to jest port LAN i jakie ma znaczenie w podłączeniu?
Port LAN (Local Area Network) to niezwykle ważne złącze w urządzeniach sieciowych, takich jak routery czy switche. Umożliwia ono łączenie różnorodnych urządzeń w sieci lokalnej. Najczęściej spotykane porty LAN wykorzystują standard RJ-45, dzięki czemu można korzystać z kabli Ethernet do nawiązywania połączeń. To otwiera przed użytkownikami możliwość integrowania wielu urządzeń w jednej sieci.
Główną rolą portu LAN jest służenie jako punkt podłączeniowy dla switcha, co znacznie poszerza funkcjonalność sieci. Umożliwia to bezpośrednią komunikację pomiędzy urządzeniami, co z kolei sprzyja wydajnej wymianie danych oraz lepszemu dostępowi do różnych zasobów.
W sytuacji, gdy ilość portów w routerze okazuje się niewystarczająca, podłączenie switcha do jednego z portów LAN przyczynia się do zwiększenia liczby dostępnych połączeń. Jest to szczególnie przydatne w dużych konfiguracjach, gdzie wiele urządzeń wymaga wsparcia sieciowego. Switch pełni kluczową rolę w zarządzaniu ruchem danych, co znacznie poprawia komunikację w sieci.
Port LAN jest fundamentem dla struktury sieci Ethernet, a jego obecność jest niezbędna do prawidłowego funkcjonowania i rozwoju bardziej zaawansowanych systemów sieciowych. Integracja switcha z routerem znacząco podnosi zarówno wydajność, jak i bezpieczeństwo sieci lokalnej.
Jakie porty są potrzebne do podłączenia switcha do routera?
Aby prawidłowo podłączyć switch do routera, warto skorzystać z odpowiednich portów, które zapewnią stabilne połączenie w lokalnej sieci. Zasadniczym portem w routerze jest port LAN, umożliwiający współpracę z innymi urządzeniami. W przypadku switcha, można wykorzystać praktycznie dowolny port Ethernet do nawiązania połączenia z routerem. Zazwyczaj obydwa urządzenia wyposażone są w porty RJ-45, co znacznie upraszcza proces użycia kabli Ethernet.
Jeśli urządzenia znajdują się w znacznej odległości, sensowne jest zastosowanie:
- kabla światłowodowego,
- portów SFP/SFP+,
- co znacząco poprawi prędkość oraz stabilność połączenia.
Dobrą praktyką jest używanie kabli Ethernet kategorii 5e lub lepszej, aby zapewnić odpowiednią przepustowość. Niektóre switche oferują specjalny port uplink, co ułatwia łączenie z innymi sprzętami oraz poprawia zarządzanie ruchem w sieci. Te wszystkie elementy sprawiają, że infrastruktura sieci Ethernet działa efektywnie, dostosowując się do rosnących wymagań użytkowników.
Jakie kluczowe elementy do podłączenia switcha?
Kiedy podłączasz switch, kluczowym aspektem jest jego zasilanie, które ma ogromne znaczenie dla prawidłowego funkcjonowania urządzenia. Równie istotny jest kabel Ethernet, ponieważ stanowi on łącznik między switchem a routerem, co umożliwia przesyłanie danych w sieci. Router pełni funkcję centralnego elementu systemu, przydzielając adresy IP urządzeniom oraz kontrolując przepływ informacji.
Aby poprawić efektywność transferu, warto rozważyć zastosowanie standardu Gigabit Ethernet. Nie możemy zapominać o kompatybilności urządzeń; switch i router muszą współpracować z tymi samymi protokołami sieciowymi. Jeśli korzystasz z zarządzalnych switchy, konieczna będzie ich konfiguracja przez specjalny interfejs zarządzania, co daje możliwość dostosowania ustawień do indywidualnych potrzeb sieci.
Dodatkowo, diod LED na urządzeniach informują o stanie połączenia – ich zapalenie sygnalizuje, że wszystko działa jak należy. Zaleca się korzystanie z kabli Ethernet z wtykami RJ-45, które zapewniają solidne i stabilne połączenie. Ponadto, warto także zadbać o odpowiednie akcesoria, takie jak zasilacze, które wspierają działanie urządzeń, minimalizując jednocześnie ryzyko zakłóceń w transmisji danych.
Jakie akcesoria są wymagane do podłączenia switcha?
Aby prawidłowo podłączyć switch do routera, będziesz potrzebować kilku kluczowych elementów:
- kabel Ethernet do łączenia switcha z routerem oraz innymi urządzeniami w twojej sieci,
- słuszna ilość kabli, aby uniknąć problemów z dostępnością w przypadku awarii,
- zewnętrzny zasilacz, jeśli switch nie jest w niego wyposażony,
- listwa zasilająca, szczególnie gdy liczba dostępnych gniazdek elektrycznych jest ograniczona,
- odpowiednie uchwyty, jeżeli planujesz zamontować switch w szafie rackowej,
- tester kabli Ethernet, który umożliwi szybkie wykrywanie ewentualnych problemów z połączeniem w sieci,
- wtyczki RJ-45 do kabli Ethernet, które pomogą w stworzeniu mocnego i niezawodnego połączenia między urządzeniami.
Wszystkie te akcesoria ułatwią konfigurację switcha w twojej lokalnej sieci, co przełoży się na lepsze zarządzanie oraz rozwój infrastruktury sieciowej.
Jakie kroki należy podjąć do podłączenia switcha do routera?
Aby połączyć switch z routerem, wykonaj poniższe kroki:
- upewnij się, że oba urządzenia są wyłączone,
- podłącz switch do zasilania, korzystając z odpowiedniego zasilacza,
- weź kabel Ethernet i wpiń jeden koniec w port LAN routera, a drugi podłącz do dowolnego portu w switchu,
- włącz router i daj mu chwilę na uruchomienie,
- przystąp do włączenia switcha,
- spójrz na diody LED – jeśli się zapalają, oznacza to, że połączenie działa,
- podłącz komputery oraz inne urządzenia do switcha z wykorzystaniem kabli Ethernet, upewniając się, że mają one dostęp do sieci.
W przypadku korzystania z przełączników zarządzalnych może być konieczne zalogowanie się do ich interfejsu. To tam skonfigurujesz dodatkowe opcje, takie jak VLAN, QoS czy filtracja adresów MAC. Dzięki tym krokom nie tylko efektywnie połączysz swoje urządzenia, ale również poprawisz zarządzanie swoją siecią lokalną.
Jakie są korzyści z podłączenia switcha do routera w sieci lokalnej?
Podłączenie switcha do routera w sieci lokalnej niesie za sobą szereg cennych korzyści. Przede wszystkim zwiększa liczbę portów Ethernet, co umożliwia podłączenie większej liczby sprzętów, takich jak:
- komputery,
- drukarki,
- kamery IP,
- telefony VoIP.
Taki układ idealnie sprawdza się w dużych biurach oraz domach, gdzie wiele urządzeń korzysta z dostępu do internetu. Dodatkowo, switch znacznie poprawia wydajność sieci LAN. Jego działanie polega na przesyłaniu danych bezpośrednio do docelowych urządzeń, co ogranicza obciążenie całej sieci. Dzięki temu eliminowany jest problem wysyłania informacji do wszystkich urządzeń jednocześnie, jak to ma miejsce w skomputeryzowanych koncentratorach. Taki sposób funkcjonowania zmniejsza ryzyko kolizji danych i przyspiesza komunikację.
Warto również zwrócić uwagę na switche zarządzalne, które oferują szereg dodatkowych funkcji, takich jak:
- VLAN,
- QoS,
- filtrowanie adresów MAC.
Te zaawansowane opcje pozwalają na lepszą kontrolę nad ruchem sieciowym. Dzięki nim zwiększa się bezpieczeństwo danych oraz możliwe jest priorytetowe traktowanie połączeń dla aplikacji wymagających dużej przepustowości, jak np. transmisja wideo czy audio. Integracja switcha z routerem przynosi również elastyczność w rozbudowie infrastruktury sieciowej. Nie ma potrzeby wymiany routera na model z większą liczbą portów. W przypadku złożonych instalacji, taka opcja zwiększa zasięg i stabilność połączeń w lokalnej sieci, co jest niezwykle istotne w dzisiejszym świecie, gdzie internet odgrywa kluczową rolę w codziennym życiu.

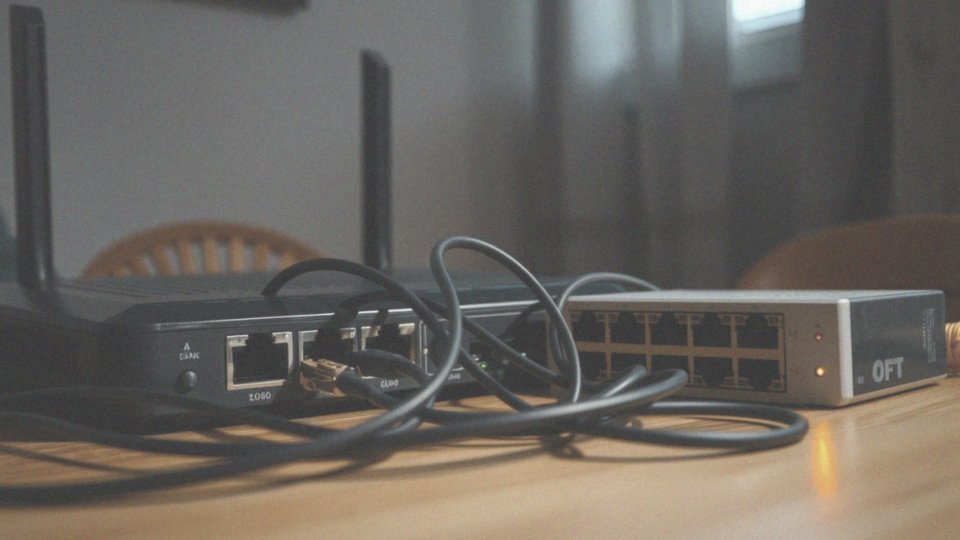

Jakie błędy można popełnić podczas podłączania switcha do routera?
Podczas podłączania switcha do routera można napotkać kilka kluczowych problemów, które mogą negatywnie wpłynąć na funkcjonowanie sieci lokalnej. Na przykład, jednym z częściej spotykanych błędów jest wpięcie kabla Ethernet do portu WAN routera zamiast do portu LAN. Port WAN jest przeznaczony do łączenia routera z Internetem, podczas gdy port LAN służy do komunikacji z urządzeniami w obrębie lokalnej sieci. Takie niewłaściwe połączenie może prowadzić do rozmaitych kłopotów z przesyłaniem danych.
Innym istotnym błędem jest użycie niewłaściwego lub uszkodzonego kabla Ethernet. Aby uniknąć problemów, warto zainwestować w kable kategorii 5e lub wyższej, zapewniające stabilne połączenie. Ważnym aspektem jest także zasilanie switcha – bez niego urządzenie pozostanie martwe, co blokuje transfer danych. Jeśli pracujesz z switchem zarządzalnym, pamiętaj o jego poprawnej konfiguracji, ponieważ ustawienia takie jak VLAN-y oraz reguły QoS odgrywają kluczową rolę w jego działaniu. Złe ustawienia mogą ograniczać funkcjonalność oraz utrudniać komunikację pomiędzy urządzeniami.
Nie zapomnij również, aby wszystkie urządzenia podłączone do switcha miały adresy IP w tej samej podsieci, co router. To fundamentalne dla efektywnej wymiany informacji w sieci. Ignorowanie sygnałów z diod LED na switchu lub routerze, które wskazują na aktywność połączenia, może przyczynić się do pojawienia się kolejnych problemów. Szybkie zdiagnozowanie i usunięcie wymienionych trudności może znacząco zwiększyć wydajność oraz niezawodność całej sieci lokalnej.
